古樹脂

古樹脂

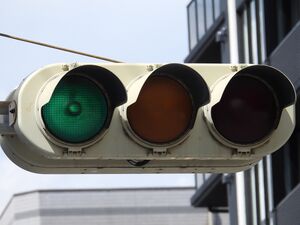

新世界に設置されている三つ穴樹脂(松下通信工業製)
製造期間	昭和49年前半～昭和55年頃
採用地域	北海道、愛知県、兵庫県、大阪府、奈良県など
残存数	北海道、愛知県、兵庫県、大阪府、奈良県などに少数
メーカー	小糸工業、京三製作所、松下通信工業、三協高分子、住友電気工業、立石電機(現オムロン) ※小糸工業以外は三協高分子からOEM、ODM提供を受けて製造している。小糸工業も一時的に三協高分子からOEM、ODM提供を受けて製造していた。
警交仕規	第23号 (小糸自社製のみ)
レンズ	コイトドットレンズ、コイト格子レンズ、コイト二重格子レンズ、三協網目レンズ
アーム	円弧アーム、一本アーム、完全一本アーム、通常アーム

古樹脂とは、その名の通り古い世代のポリカーボネイト樹脂製信号灯器のことである(FRP灯器も含める場合もあるが、ここでは敢えて分類)。どこまでを古樹脂と呼ぶかは信号マニアによって様々であるが、昭和50年代前半までの灯器を指すことが多い。

灯器背面にコードを通す穴が3つある仕様は三つ穴樹脂とも呼ばれ、穴が1つのみのものは一つ穴樹脂と呼ばれている。

概要

古樹脂は小糸製と、三協製のものに大きく二つに分けることができる。小糸工業は基本的に樹脂灯器は自社製造を行っている。ただし一時的に三協高分子からOEM、ODM提供を受けて製造していた。三協高分子製のものは基本的にOEM、ODM提供したものが中心で、銘板は大手3社(小糸工業、日本信号、京三製作所)または松下製となっていることが多く、三協高分子銘板のものは愛知県にいくつかある程度である。兵庫県や大阪府は基本的に松下銘板の三協高分子製のものを採用した。また、愛知県などは小糸製、三協製どちらも採用した。錆びないという大きなメリットがあるが、割れやすいというデメリットがあるため全く採用しない県もあった。三協製は昭和50年ごろまで300ｍｍ蓋しかなかったが、それ以降は250ｍｍと300ｍｍで蓋が分かれており、300ｍｍのものは旧蓋と新蓋が存在する。またレンズ径により銘板の形式が変化する。小糸製は250ｍｍと300ｍｍでレンズが異なる場合がある。

小糸製

小糸工業は基本自社製造を行っている。背面に三本の線があるのが特徴。銘板の型式欄にPがある。おそらく英語でポリカーボネートを意味する、Polycarbonateの頭文字をとったものと思われる。その為、P型灯器とも呼ばれる。蓋も自社独自のものを使用している場合が多い。各世代で蓋の開閉方向や設置アームが異なることがある。

初期過渡期型 三協高分子製筐体仕様 (昭和51年)

他社共通の三協高分子製筐体＋小糸独自レンズの組み合わせのOEM灯器。小糸のFRP灯器(F型、樹脂包丁世代)と自社製樹脂灯器(P型)との間にある過渡期モデル。一時的に調達したものと思われる。またレンズは小糸独自のものだが蓋は三協高分子製となっている。円弧アーム設置となっている。これ以降でも各世代で蓋の開閉方向が異なる場合がある。警交なし。

初代 (昭和52年～昭和53年)

小糸P型のレンズが二重になっている二重格子レンズを搭載した灯器。小糸自社製の灯器で、背面に三本線がある、レンズ縁にねじ止めがあるという特徴がある。警交23号。稀に警交が無いものがある。250ｍｍと300ｍｍでレンズの違いはない。

中期過渡期型 三協高分子製筐体仕様 (昭和52年～昭和54年)

小糸P型の二重格子レンズ～ドット/格子レンズの切り替え付近で一時的にOEMされた灯器。初期過渡期型と違い完全に筐体もレンズも三協製で、銘板を見ないと小糸製だと分からない。銘板のフォーマットも若干自社製の樹脂灯器と違う。旧蓋仕様のものは昭和52年4月まで製造されていたと思われる。それ以降は新蓋と呼ばれる蓋に変更された。昭和52年前半まで警交なし。それ以降では警交23号。

2代目 (昭和55年)

小糸P型のドットレンズまたは格子レンズを搭載した灯器。小糸自社製の灯器で、背面に三本線がある、レンズ縁にねじ止めがあるという特徴がある。レンズ以外は初代と大きな違いはない。警交23号。250ｍｍは格子レンズ、300ｍｍはドットレンズとなっている。これ以降でも各世代で蓋の開閉方向が異なる場合がある。

京三製作所

京三製作所は樹脂灯器の自社製造は一切行っておらず、三協高分子からOEM提供を受けている。京三製作所は他メーカーと比べて樹脂灯器の製造が遅く、昭和前半製造のものは数種類しか存在しない。関東型と関西型の仕様があり、それぞれで蓋の開閉方向が異なるほか、銘板のフォーマットや各世代で蓋の開閉方向や設置アームが異なることがある。また関東型は銘板の種類が豊富である。基本的に蓋の開閉方向は松下通信工業と逆である。

三つ穴世代 (昭和51年)

灯器背面にコードを通す穴が3つある仕様。円弧アームに設置されている。存在自体は確認されているものの2000年代初頭には既に絶滅している幻の灯器である。かなり製造期間が短いと思われ同年には灯器背面にコードを通す穴が1つのみの仕様に切り替わっている。関東型のものしか確認できていない。この世代は蓋の開閉方向は松下通信工業と同じである。

一つ穴世代(昭和51年～)

灯器背面にコードを通す穴が1つのみの仕様。旧蓋仕様のものは昭和52年4月まで製造されていたと思われる。それ以降は新蓋と呼ばれる蓋に変更された。昭和53年ごろまで円弧アームに設置されており、それ以降は普通のへの字アームに設置されている。関東型と関西型で蓋の開閉方向が異なる。形式が固定されておらず様々な種類のものが存在する。この世代で関西型が登場するほか、関東型の銘板も黒銘板と茶銘板と呼ばれるものが存在する。これ以降でも各世代で蓋の開閉方向が異なる場合がある。

日本信号

京三製作所と同様で樹脂灯器の自社製造は一切行っておらず、三協高分子からOEM提供を受けている。日本信号も他メーカーと比べて樹脂灯器の製造が遅く、昭和前半製造のものは数種類しか存在しない。各世代で蓋の開閉方向が異なることがある。基本的に蓋の開閉方向は松下通信工業と逆である。普通のへの字アームに設置されている。

三つ穴世代 (昭和51年)

灯器背面にコードを通す穴が3つある仕様。真ん中のコード取り出し穴が大きいのに使われず、左右のどちらかの穴を使用することが多い。かなり製造期間が短いと思われ同年には灯器背面にコードを通す穴が1つのみの仕様に切り替わっている。この世代は蓋の開閉方向は松下通信工業と同じである。

一つ穴世代(昭和51年～)

灯器背面にコードを通す穴が1つのみの仕様。旧蓋仕様のものは昭和52年4月まで製造されていたと思われる。それ以降は新蓋と呼ばれる蓋に変更された。これ以降でも各世代で蓋の開閉方向が異なる場合がある。

松下通信工業

松下通信工業はかなり昔から三協高分子にOEM提供を受けており、古樹脂世代のものも多数存在する。昭和50年～平成12年頃に半数の地域でに設置されていた。警交あり・なし両方存在し、なしは東北地域や関西地域に多く、ありは静岡県・愛知県に多い。昭和51年前後に設置された１本アーム灯器は松下以外は見られない。筐体、レンズ等は三協製、アームは自社製のものと思われる。

三つ穴世代 (昭和49年～昭和51年)

基本的に1本アームで設置されていて、灯器背面にコードを通す穴が3つある仕様。真ん中のコード取り出し穴が大きいのに使われず、左右のどちらかの穴を使用することが多い。関西で数十基見ることができる。

三つ穴世代(なんちゃって250mm) (昭和49年～昭和50年)

基本的に1本アームで設置されていて、灯器背面にコードを通す穴が3つある仕様。300mmの灯器に250mmの金属リングマスクをはめて実質250mm灯器にしている。同世代の300mm三つ穴灯器の銘板の形式が「VT-411」となっていて、なんちゃって250mmもおなじ「VT-411」となっている。全国的に残存数が少なく、数十基しか残っていない。

三つ穴世代(蓋の差別化) (昭和50年～昭和51年)

灯器背面にコードを通す穴が3つある仕様。300mmに金属製リング状の枠を使用したなんちゃって仕様から250mm蓋が登場。　これに伴い形式も300ｍｍ蓋を使用したものと形式が変わり「VT-413」になっている。

一つ穴世代(昭和51年～)

灯器背面にコードを通す穴が1つのみの仕様。旧蓋仕様のものは昭和52年4月まで製造されていたと思われる。それ以降は新蓋と呼ばれる蓋に変更された。

三協高分子

三協高分子はプラスチックの加工・製造がメインな為か三協高分子銘板の純正灯器が非常に少ない。特に古樹脂世代のものは非常に少なく、その為情報がとても少ないのは了承願いたい。蓋の開閉方向は松下通信工業と同じ。

一つ穴世代 (昭和51年～昭和53年)

三協純正銘板のもの。普通のへの字アームに設置されている。銘板は同世代の関東型の京三製の金属製灯器と似ているが警交はなし。旧蓋仕様のものは昭和52年4月まで製造されていたと思われる。それ以降は新蓋と呼ばれる蓋に変更された。

住友電気工業

住友電気工業は灯器全般でODM提供を受けた灯器しか製造していない。その為樹脂灯器も三協高分子からODM提供を受けた灯器である。住友電気工業の樹脂も三協高分子純正のものほどではないが珍しい。古樹脂世代のものは極めて稀。蓋の開閉方向は松下通信工業と同じ。

三つ穴世代 (昭和50年～昭和51年)

基本的に1本アームで設置されている。灯器背面にコードを通す穴が3つある仕様。

三つ穴世代(なんちゃって250mm) (昭和49年～昭和50年)

基本的に1本アームで設置されている。こちらも松下通信工業と同じく、なんちゃって250mmが存在する。リングが金属製の為リングだけ錆びている。またODM提供を受けていない為か三つ穴世代において松下通信工業は250mm蓋仕様があるものの住友電気工業銘板のものは250mm蓋仕様が発見されていない。

一つ穴世代(昭和51年～)

旧蓋仕様のものは昭和52年4月まで製造されていたと思われる。それ以降は新蓋と呼ばれる蓋に変更された。

立石電機

立石電機(現オムロン)も他メーカーと同じ様にODM提供を受けた灯器のみ製造していた。蓋の開閉方向は松下通信工業と同じ。

三つ穴世代 (昭和51年)

基本的に1本アームで設置されている。灯器背面にコードを通す穴が3つある仕様。銘板のフォントは丸ゴシック体。立石銘板の三つ穴樹脂灯器は幻レベルで、2020年頃絶滅した。

一つ穴世代 (昭和51年～)

銘板のフォントは丸ゴシック体と角ゴシック体が混在している。旧蓋仕様のものは昭和52年4月まで製造されていたと思われる。それ以降は新蓋と呼ばれる蓋に変更された。
