日本信号アルミ一体型
日本信号アルミ一体型（にっぽんしんごうあるみいったいがた）とは、2003年（平成15年）頃から日本信号が製造を開始したアルミ一体型灯器である。
| 日本信号アルミ一体型 | |
|---|---|

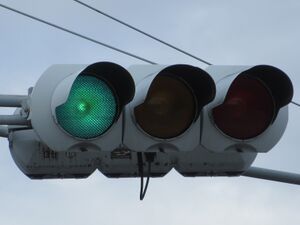

 神奈川県に設置されている日本信号アルミ一体型信号機。 | |
| 製造期間 | 平成15年～平成22年 |
| 採用地域 | 全国（未採用県あり） |
| 残存数 | 全国に多数 |
| メーカー | 日本信号 |
| 警交仕規 | 第245号、第1014号 |
| レンズ | TRAFFIC SIGNALブツブツレンズ、多眼レンズ |
| ユニット | 日亜9周ユニット、日亜10周ユニット、日亜11周ユニット、プロジェクター |
概要[編集]
日本信号が2003年頃より他社に遅れて製造を開始したアルミ製の一体型灯器。警交23号のものは確認されておらず、レンズ径も300φのみで、250φのものはない。
当灯器が登場した2003年頃はLED式信号機が本格的に普及し始めたため、電球式灯器は、LED式信号機の採用に消極的な地域を除き少なく、更に2004年から薄型LED灯器が登場し、日本信号は薄型LED灯器に早期に移行したため、他社の一体型灯器に比べて数が少ない。
電球式灯器は2007年に小糸D型灯器に移行したが、LED式灯器は引き続き自社製一体型灯器を使用し、2010年頃まで製造されていた。一部のLED式灯器は、三工社にOEM供給された。
レンズ[編集]
TRAFFIC SIGNALブツブツレンズ[編集]
日本信号一体型で装着されているノーマルレンズは全てこのレンズとなっており、スタンレー刻印のブツブツレンズを装着したものは確認されていない。
電材多眼レンズ[編集]
日本信号一体型の西日対策レンズは信号電材製の多眼レンズのみとなっており、ブロンズレンズを装着したものは設置されていない。また、レンズ蓋が分厚いため、ブツブツレンズと多眼レンズで共通の蓋となっている。
LEDユニット[編集]
プロジェクター[編集]
当灯器が登場した2003年頃は既に素子LEDが主流となり、プロジェクターLEDは佐賀県の1交差点の3基しか確認されていない。
素子LED[編集]
日亜9周ユニットを装着したものが全国的に採用された。また、徳島県には多粒LEDユニットを装着したものもある。
OEM灯器[編集]
電球式灯器はOEM供給されなかったので全て日本信号の純正銘板である。LED式灯器に関しても基本的に純正銘板であるが、埼玉県と山梨県では一部のLED式灯器が三工社銘板として設置された。
形式[編集]
TRAFFIC SIGNALブツブツレンズ：ED1110〜
多眼レンズ：ED1113〜
素子LED：ED1122〜
徳島仕様素子LED：ED1141〜
プロジェクターLED：ED1104〜
